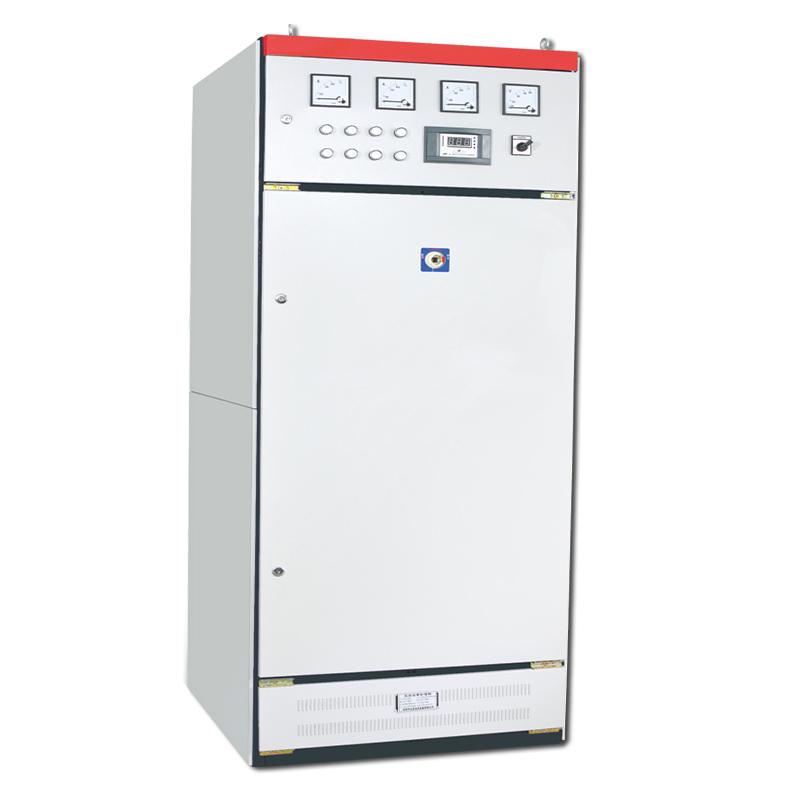

產品概述

無功功率補償裝置在電力供電系統中所承擔的作用是提高電網的功率因數，降低供電變壓器及輸送線路的損耗，提高供電效率，改善供電環境。所以無功功率補償裝置在電力供電系統中處在一個不可缺少的非常重要的位置。合理的選擇補償裝置，可以做到最大限度的減少網絡的損耗，使電網質量提高。反之，如選擇或使用不當，可能造成供電系統，電壓波動，諧波增大等諸多因素。

使用條件

工業生產廣泛使用的交流異步電動機、電磁爐等設備都是感性負載，這些感性的負載在進行能量轉換過程中，使加在其上的電壓超前電流一個角度，這個角度的余弦叫做功率因數。當功率因數即無功功率很大時，會有以下危害：

• 增大線路電流，使線路損耗加大，浪費電能；

• 因線路電流增大，一旦輸電線路較遠，線路上的電壓降就大，電壓過低就可能影響設備正常使用；

電容補償后

• 提高母線及饋線的電壓。

• 提高單位的用電功率因數。

• 減少電站進線的總電流。

• 降低配電線路無功電能的輸送，可以減少配電線路上的電能損耗。

• 增加變壓器的帶載能力。

• 挖掘設備的潛力，提高設備的出力，充分提高設備的利用率。

  型號含義

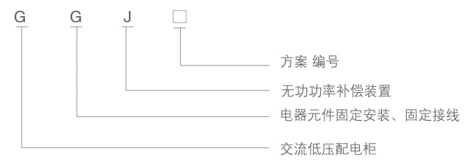

GGJ系列無功功率補償裝置型號含義

技術參數

• 執行標準：GB/T14549、GB/T15576

• 環境溫度：-25℃～+55℃，相對濕度≤90％RH(25℃)

• 額定工作電壓：三相四線，系統電壓220V～1650V，可依據用戶要求

• 諧波吸收率：3次、5次諧波平均90％，7次、11次諧波平均達85％

• 單臺最大無功補償容量：405kvar

• 保護功能：過流保護、過熱保護、 過壓保護

• 裝置啟動及停機方式：自動、手動

• 連續工作溫升：電感器溫度不大于60℃，電容器溫升不大于30℃

• 顯示：電壓、電流、無功、有功、功率因數等11種參數

• 柜型：GGD、GCK、GCS、MNS等標準柜體。

• 產品描述：

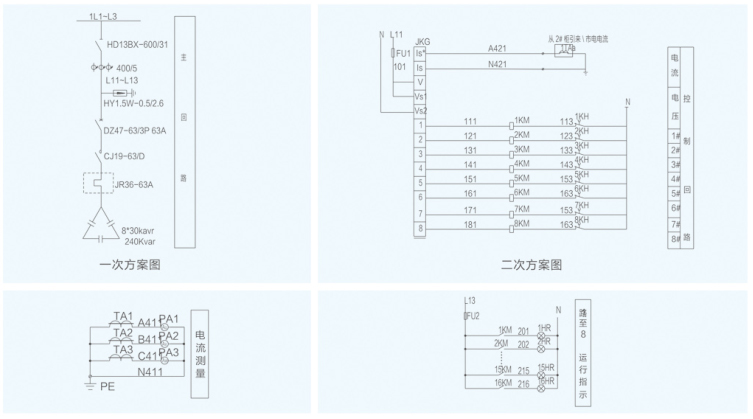

GGJ系列無功功率補償裝置方案結構圖
