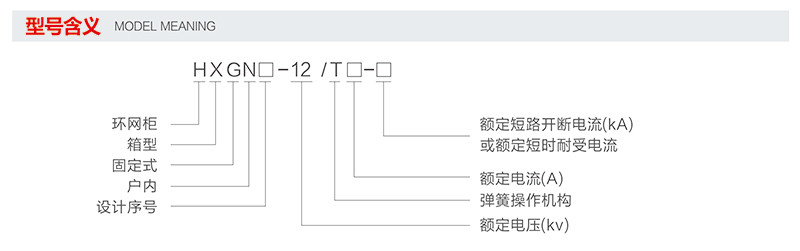

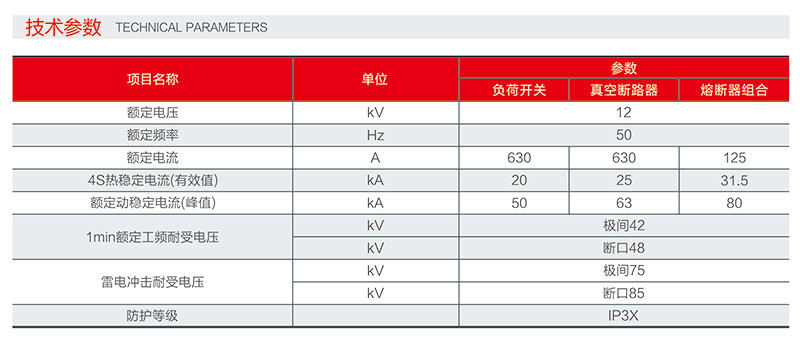

HXGN□-12型箱型固定全封閉開關設備是我公司自行開發的三相交流50Hz，額定電壓12kV的真空負荷開關設備，簡稱真空環網柜，適用10kV系統的環網供電和工礦企業、高層建筑、住宅小區等的供配電系統。主開關采用真空滅弧熄弧，具有開斷能力強、性能可靠等優點，尤其適用于頻繁的操作模式。

       真空環網柜由真空負荷開關柜和真空負荷開關-熔斷器組合電器柜及真空斷路器柜三種形式的柜體組成。真空負荷開關和真空負荷開關-熔斷器組合電器都是采用真空滅弧原理；動、靜觸頭被封入真空滅弧室內，開斷時真空電弧在電源過零時金屬蒸氣迅速擴散熄弧，絕緣強度恢復比空氣快得多，所以開斷性能好、工作可靠，空氣負荷開關(產氣式或壓氣式負荷開關)組合電器的轉移電流一般只能達到1000A左右，而真空負荷開關-熔斷器組合電器的轉移電流可達3150A(可以更大)，運行的安全性更為可靠。

        本產品符合IEC298、GB3906、GB3804等標準的有關規定。

正常使用條件

環境溫度：-35℃~45℃；

海拔高度：≤1000m；

相對濕度：≤95%(日平均值)  ≤90%(月平均值)；

地震烈度：≤8級；

使用場所：戶內，沒有火災、爆炸危險、嚴重污染、化學腐蝕、長期劇烈振動等環境場所。

注：超出上述正常使用環境條件，訂貨時需要特殊書面說明。

產品特點

環網柜采用8MF型材組裝，全構架安裝模數孔E＝20mm。

環網柜內配FZN21-12D型或FZN25-12型真空負荷開關或VS1-12真空斷路器(側裝式)，該型電器帶有隔離開關、真空負

荷開關、真空斷路器、接地開關，且隔離開關及接地開關均有明顯斷口。

隔離開關、真空負荷開關、真空斷路器、接地開關、柜門具有完善可靠的機械聯動、聯鎖裝置，能有效防止誤 操作，并確

保安全維護?？墒謩?、電動操作。

計量柜的柜門、儀表門設有鉛封銷子。

熔斷器組合電器柜、熔管帶有撞針。短路情況下，撞針撞擊跳閘機構，實現快速開斷，能有效 保護電器設備。

環網柜采用正面操作，可靠墻安裝。

送電操作：只有當柜體門關閉并鎖定，操作接地開關到“打開”位置，才能操作負荷開關至合 閘位置。

停電操作：當負荷開關處于隔離位置，才能關合接地開關，接地開關處于合閘位置時，插入絕緣 隔板到位，才能打開柜

門。真空滅弧室與隔離刀有可靠的聯鎖，而隔離刀與接地刀互為聯動，并與柜門聯鎖，絕緣隔板與柜門也有聯鎖。
