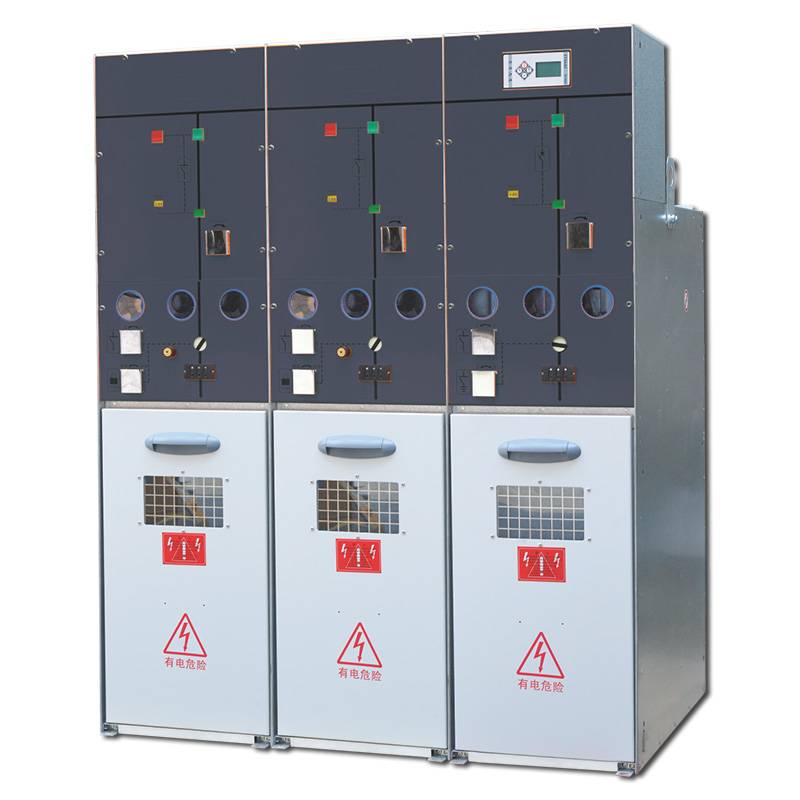

產品概述

GTXGN□-12/630是應用于中壓配電網絡固體復合絕緣環網主單元開關。在同一個供電單元里A、B、C三相是由三個獨立的模塊組合而成，可為配電網絡提供若干的組合。復合絕緣有負荷開關、斷路器并且有手動、電動等多種操作功能，通過選配FTU等多種智能化控制器及其他相關設備，實現不同程度的控制、測量和保護功能。

設備組合靈活，用戶可根據不同的投資階段分期配置控制設備可選器件，升級能力強且節省投資。復合絕緣負荷開關、斷路器的操作機構為獨立的快合快分手動操作機構與機械傳動的電機合閘/分閘操作機構的組合。負荷開關電動操作機構電動儲能直接釋放能量合閘，因此在任何情況下都能保持與手動機構同等的簡潔性和可靠性。

使用條件

正常條件：

環境溫度最高溫度：+40度

日最大平均相對濕度：95%

日平均溫度：+35度

月最大平均相對濕度：90%

最低溫度：-40度

最大海拔高度：4000米

特殊條件：

遵循IEC60694標準，對于有別于正常操作的條件下特殊運行條件，制造商和最終用戶必須取得一致。如果涉及惡劣的運行環境，則必須向制造商和供應商咨詢。

型號含義

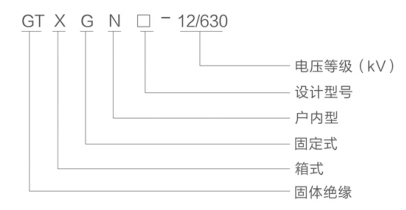

GTXGN□-12 630系列固體絕緣環網開關設備型號含義

技術參數

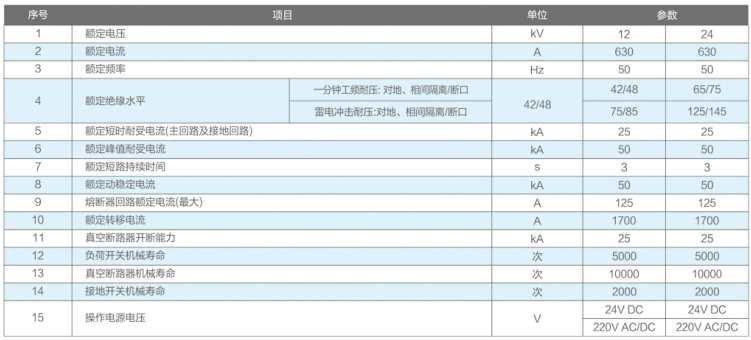

GTXGN□-12 630系列固體絕緣環網開關設備技術參數

新型環保材料:采用新型固體絕緣材料，符合環保要求，對環境和人身無任何污染和傷害。

真空滅弧:采用先進的真空滅弧技術，可靠性高。

直動式隔離開關:專利設計的直動式隔離開關，優化的電磁場結構，增加了運行的安全性。

全密封、全絕緣電纜進出線:采用全密封、全絕緣式電纜頭連接，安全可靠。

模塊化、可擴展:采用可擴展模塊組合式配合的方式，緊湊尺寸、易于安裝，安裝簡單、操作方便。

多種接線方案:根據用戶需要，采用負荷開關、負荷開關+熔斷器保護或真空斷路器保護等最佳組合方案，滿足多種進出線回路的需要。

斷口可視:通過面板上的觀察窗，可以看到隔離開關位置，充分保證人員及設備的安全。
